IN-8010
Potence de 610mm avec mât et anneau d’entrée ou adaptateur mural mobile
Fixation murale pour accès vertical
Potence de 610mm avec mât et anneau d’entrée ou adaptateur mural mobile
IN-8010
Structure modulaire
Les adaptateurs muraux peuvent être utilisés avec différents types de bras de potence.
Ajustable
Les adaptateurs muraux sont réglables et peuvent être fixés sur des structures en acier ou en béton sans ancrage permanent.
Point d’ancrage certifié
Conforme aux normes ANSI, OSHA, EN 795 et CEN/TS 16415.
Installation intuitive
Montage du système sans outils, sécurisé par des goupilles de sécurité.
Conception unique
Le système IN-8010 de Xtirpa™ combine un adaptateur mural réglable avec un mât et un bras de potence. Grâce à sa conception ingénieuse, le système peut être installé directement, sans perçage, sur différents types de parois ou murs en acier ou en béton. Cette flexibilité en fait une solution idéale pour des travaux temporaires où l’ancrage structurel n’est pas souhaité ou possible.
Point d’ancrage solide pour 2 personnes
Le système d’accès est conçu pour une charge de travail sûre jusqu’à 164 kg et une résistance à la rupture de 16 kN, conformément aux normes EN, OSHA, ANSI et CSA. Le système est certifié pour un maximum de deux personnes selon la norme CEN/TS 16415. L’ancrage en D en acier, situé au centre du bras, présente une résistance à la rupture de 22 kN.
Compatibilité enrouleur à rappel automatique avec récupérateur / treuil
L’IN-8010 est compatible avec plusieurs treuils, y compris le Xtirpa™ IN-2477. Il existe plusieurs supports de fixation adaptés aux différentes marques de SRL.
Extension possible avec d’autres bras de potence Xtirpa™
Le système IN-8010 est conçu pour accueillir différents types de bras de potence Xtirpa™, selon la configuration du lieu de travail. Qu’il s’agisse d’un bras court, réglable ou fixe, l’adaptateur mural fournit une base solide et stable pour une utilisation efficace.
Installation rapide et intuitive
Un des grands atouts du système IN-8010 est son installation rapide par un seul opérateur. L’adaptateur est placé manuellement contre le mur, puis fixé à l’aide de vis de serrage ergonomiques et robustes. Aucun outil n’est requis pour l’installation ou le retrait (selon le modèle). Une fois fixé, l’adaptateur sert de support stable à un mât vertical et un bras de potence.
Normes Européennes
EN 795 B: 2012
CEN/TS 16415: 2013 2 personnes
Matériau
Aluminium
Charge de travail sûre
164kg
Réglable en hauteur
de 1754 mm jusqu’à 2164mm
Poids
Bras de Potence: 16kg
Mât: 10kg
Adaptateur mural (IN-2008): 31,3kg

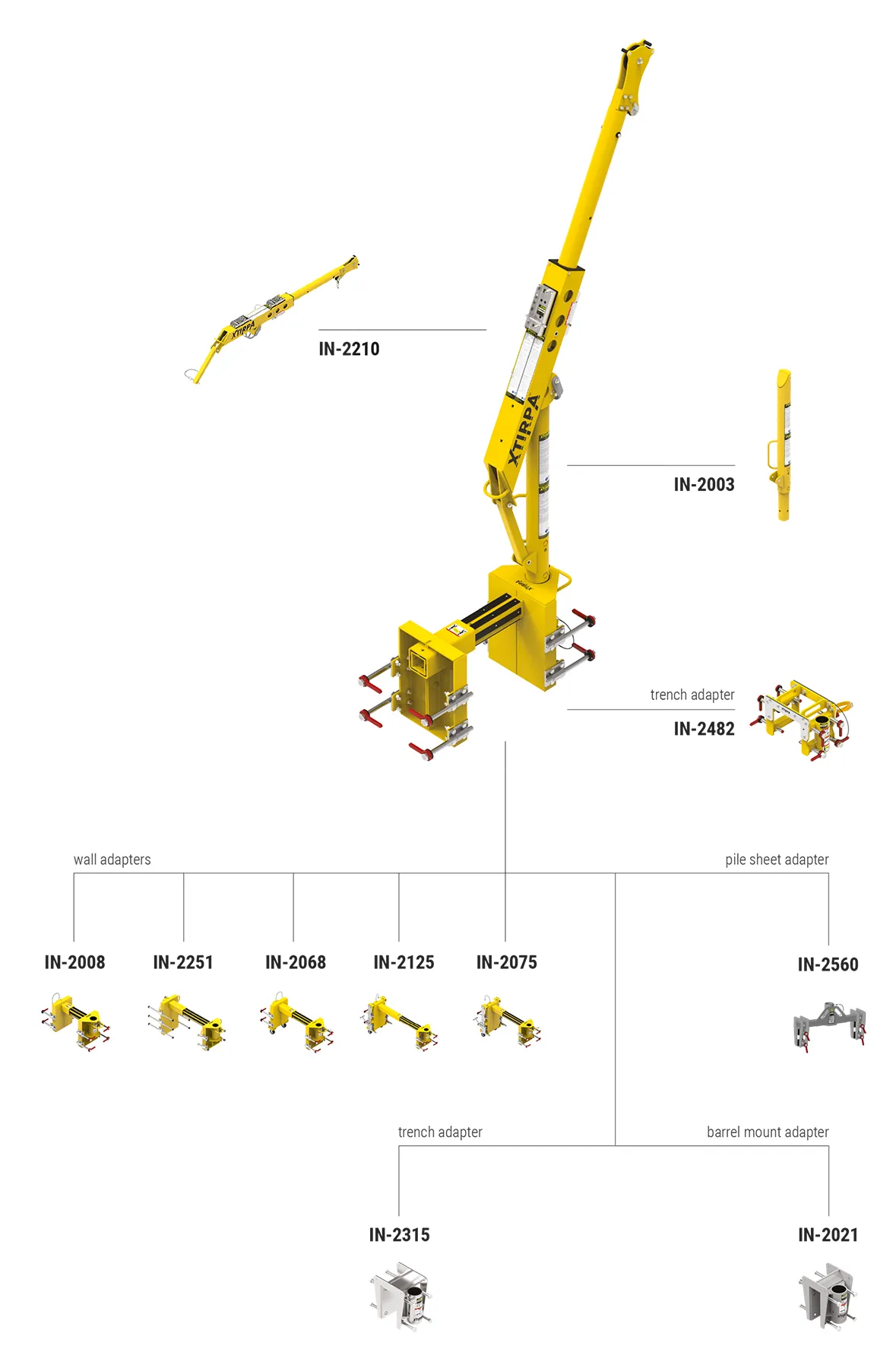

Assembly Scheme
